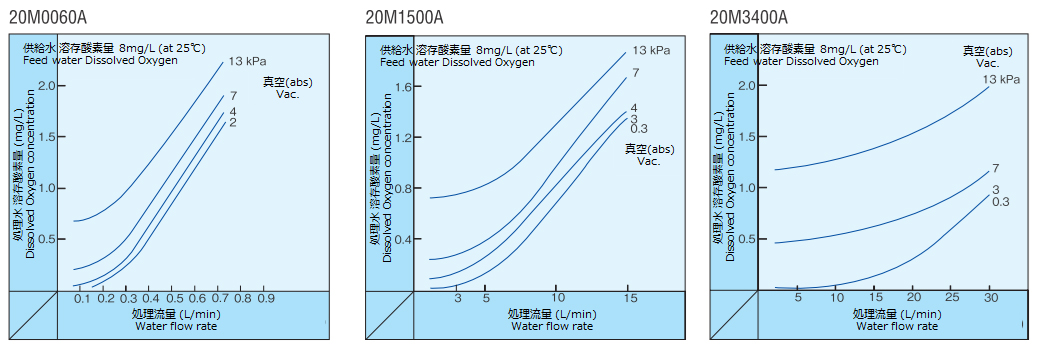

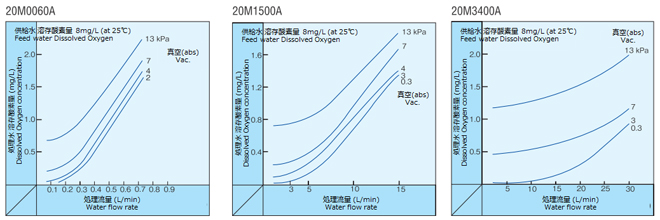

ステラポア―®2000シリーズ (三層複合膜)モジュール仕様
ハウジング一体型
| 項目 | 単位 | 仕様 | |||
|---|---|---|---|---|---|
| 品種 | - | 20M0030A1 | 20M0060A | 20M1500A | 20M3400A |
| 外観写真 | - |
 |
 |
 |
 |
| モジュール長 | ｍｍ | 150 | 200 | 630 | 774 |
| モジュール径 | mm | 69 | 48 | 114 | 165 |
| 膜面積 | m2 | 0.3 | 0.6 | 15 | 34 |
| ハウジング素材 | - | ポリカーボネート | |||
| キャップ素材 | - | ポリカーボネート | ポリプロピレン | ||
| シール剤 | - | ポリウレタン | |||
| 使用圧力 | MPa | ≦0.3 | |||
| 使用温度 | ℃ | 1-40 | |||
| 接続口の形式 | - | スクリュー型 | |||
| 接続口径 | - | PT1/4 | G1/4 | PT3/4-PT1/2 | 25A |
| 図面(PDF) | - | - | 20M0060A | 20M1500A | 20M3400A |

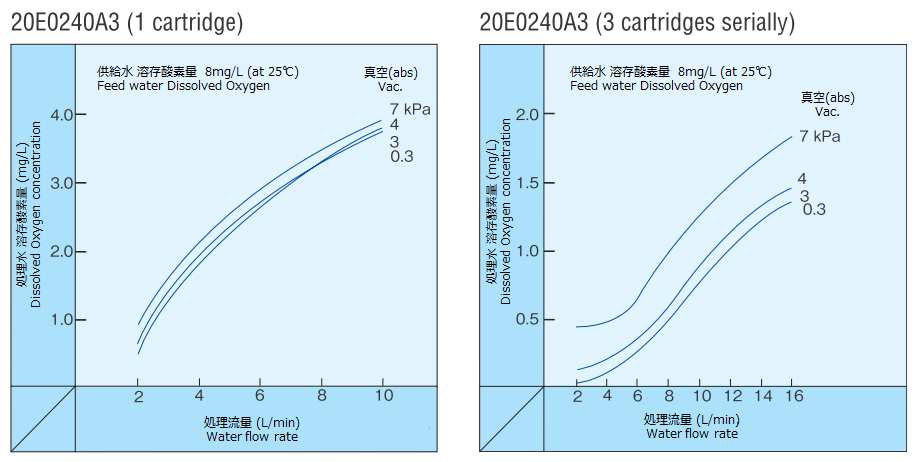

カートリッジ型(10インチ) 【水用】
| 項目 | 単位 | 仕様 | |
|---|---|---|---|
| 品種 | - | 20E0240A1 | 20E0240A3 |
| 外観写真 | - |
 |
 |
| カートリッジ長 | ｍｍ | 215 | |
| カートリッジ径 | mm | 72 | |
| 膜面積 | m2 | 2.4 | |
| ケーシング素材 | - | ポリフェニレンエーテル | ポリカーボネート |
| シール剤 | - | エポキシ | ポリウレタン |
| 使用圧力 | MPa | ≦0.3 | |
| 使用温度 | ℃ | 1-60 | 1-40 |
| ハウジング接続口径 | PT3/4 | ||
| 図面(PDF) | 20E0240A1 | 20E0240A3 | |

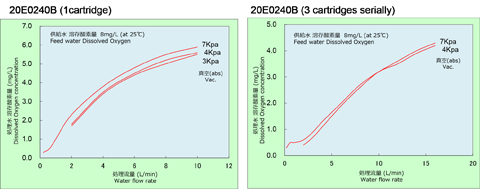

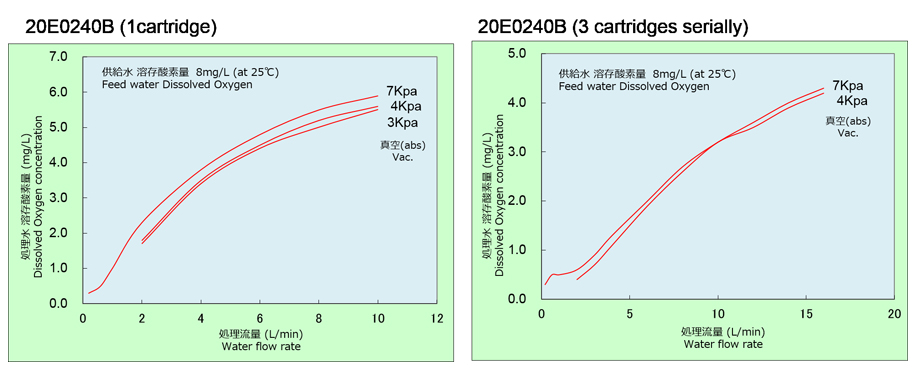

カートリッジ型(10インチ) 【溶剤用】
| 項目 | 単位 | 仕様 |
|---|---|---|
| 品種 | 20E0240B | |
| 外観写真 | - |
|
| カートリッジ長 | ｍｍ | 211 |
| カートリッジ径 | mm | 71 |
| 膜面積 | m2 | 2.4 |
| ケーシング素材 | ポリエチレン | |
| シール剤 | エポキシ | |
| 使用圧力 | MPa | ≦0.2 |
| 使用温度 | ℃ | 1-40 |
| ハウジング接続口径 | PT3/4 | |
| 図面(PDF) | - | - |
カートリッジ用ハウジング
| 項目 | 単位 | 仕様 | |
|---|---|---|---|
| 品番 | KMF011HZS | KMF013HZS | |
| 外観写真 | - |
 |
|
| 適用 | 10インチ脱気エレメント | 10インチ脱気エレメント | |
| 1本連結用 | 3本連結用 | ||
| 外形寸法 | mm | Φ（120）×435 | Φ（120）×886 |
| 接続（入口、出口、真空口×2） | PT3/4 | PT3/4 | |
※予告なく仕様を変更することがあります。
